<p>Основним правилом виконання робіт, пов'язаних з розбиранням електроприладів, є необхідність їх відключення від електроживлення. Якщо пристрій підключено до електромережі через розетку, витягніть вилку з розетки. З іншого боку, якщо пристрій підключено безпосередньо до клемної колодки за допомогою проводів, переконайтеся, що головний вимикач живлення пристрою, якщо він встановлений на лінії живлення, знаходиться у вимкненому положенні. Потім підійдіть до розподільчого щита і вийміть запобіжники або вимкніть захист від перевантаження струму в контурі живлення машини. Наступний крок – залишити на дверцятах розподільчого пристрою інформацію – у вигляді картки або інформаційної таблички – про факт відключення безпеки, щоб сторонні особи несвідомо не активували відключену схему. Якщо розподільчий пристрій оснащений замком, його найкраще замикати, а ключ тримати при собі.</p>
<p>Зазвичай розбирання виконується з метою огляду, ремонту або заміни пристрою, а всі пов’язані з цим дії виконуються в порядку, зворотному монтажним роботам.</p>
<p>Перед початком розбирання електричних пристроїв підготуйте необхідні інструменти, що відповідають даному типу пристрою, і прочитайте інструкцію з розбирання, якщо вона постачається з пристроєм від виробника. Зважаючи на різноманітність електроприладів, при їх демонтажі особливу увагу слід звернути на наступне:</p>
<ul>
<li>відключення приладу від джерела живлення</li>
<li>відключення силових кабелів</li>
<li>відкручування пристрою - якщо він закріплений на місці установки</li>
<li>можливе розбирання корпусу з метою виявлення можливих пошкоджень чи несправностей та ремонту.</li>
</ul>
<p>Побутові електроприлади можна розділити на:</p>
<ul>
<li>великогабаритні, наприклад, холодильники, морозильні камери, пральні машини, мікрохвильові печі, електричні плити, кухонну техніка, кондиціонери тощо.</li>
<li>малогабаритні, такі як пилососи, праски, електричні ножі, годинники, ваги, пристрої для стрижки та сушіння волосся тощо.</li>
<li>телекомунікаційне та ІКТ обладнання, таке як комп'ютери, робочі станції, принтери, факси, телефони тощо.</li>
<li>аудіовізуальне обладнання, таке як радіо- та телевізійні приймачі, відеокамери, інтернет-обладнання, музичні інструменти тощо.</li>
<li>освітлювальне обладнання - всі види освітлювальних приладів, газорозрядні лампи високого тиску, натрієві лампи низького тиску тощо.</li>
<li>електричні та електронні інструменти, за винятком великогабаритних стаціонарних промислових інструментів, наприклад, дрилі, пилки, швейні машини тощо.</li>
<li>іграшки та інвентар для відпочинку та спорту</li>
<li>медичні інструменти</li>
<li>прилади моніторингу та контролю, наприклад, детектори диму, термостати тощо.</li>
<li>торговельні автомати для роздачі напоїв (гарячих, холодних тощо).</li>
</ul>
<p>З огляду на широкий спектр електричних пристроїв, перерахованих і більш детально обговорених у попередніх модулях електричних машин, тут буде розглянуто приклад розбирання холодильника для заміни пошкодженого модуля охолодження Peltier.</p>
<p style="text-align: center;"><span style="text-decoration: underline;"><img height="333" width="700" src="/assets/courseware/v1/537c794dbf799332514cbad648fabb2a/asset-v1:Profosvita+CS-K008SFPL+2024+type@asset+block/71.jpg" alt="" /></span></p>

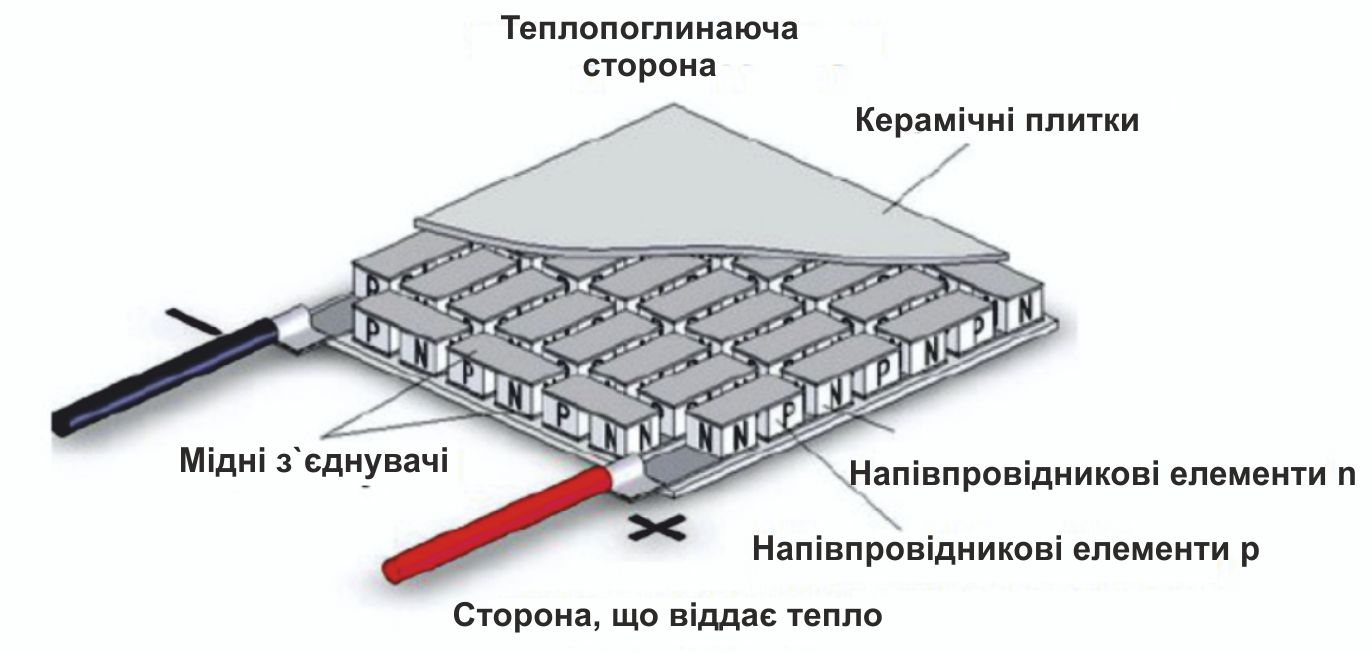

<p style="text-align: center;"><span style="text-decoration: underline;">Рисунок 7.1 Побудова модуля Peltier</span></p>
<p><em>Джерело: http://www.semicon.com.pl</em></p>
<p><strong>Розбирання холодильника для заміни модуля слід проводити наступним чином:</strong></p>
<ul>
<li>від'єднати холодильник від джерела живлення</li>
<li>від'єднати вентилятор від приладу</li>
<li>від'єднати агрегат від корпусу і розібрати прилад</li>
<li>відкрутити гвинти від радіатора і розпірної пластини</li>
<li>відключити розпірну пластину таким чином, щоб видимі модулі залишалися на поверхні радіатора</li>
<li>використати омметр для пошуку несправного модуля</li>
<li>відпаяти кінці пошкодженого модуля та видалити модуль</li>
<li>видалити залишки старої пасти з радіатора і нанести свіжий шар пасти на місце установки нового модуля</li>
<li>встановити новий модуль</li>
</ul>
<p style="text-align: center;"><span style="text-decoration: underline;"><img height="424" width="700" src="/assets/courseware/v1/49a05c627a3a8a37efb24a922c8728f5/asset-v1:Profosvita+CS-K008SFPL+2024+type@asset+block/%D0%9C%D0%BE%D0%B4%D1%83%D0%BB%D1%8C2_%D0%95%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BE%D0%B1%D0%BB%D0%B0%D0%B4%D0%BD%D0%B0%D0%BD%D0%BD%D1%8F__7._%D0%94%D0%B5%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6_%D1%96_%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6_%D0%B5%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BE%D0%B1%D0%BB%D0%B0%D0%B4%D0%BD%D0%B0%D0%BD%D0%BD%D1%8F_html_c288315b29688851.jpg" alt="" /></span></p>

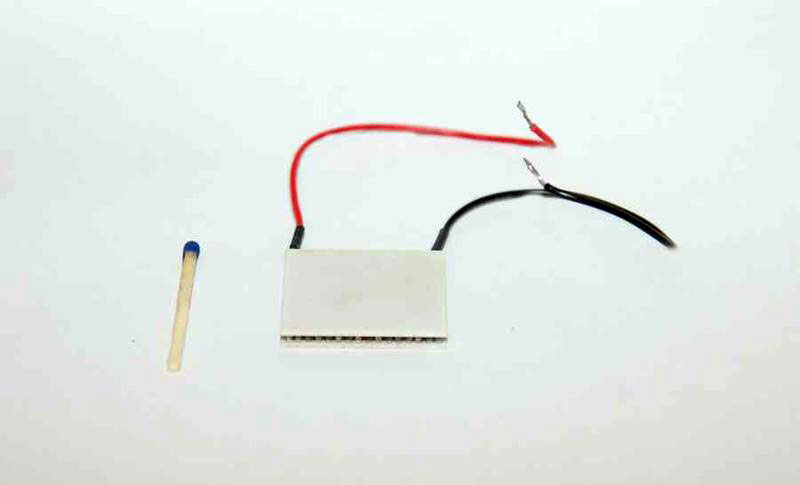

<p style="text-align: center;"><span style="text-decoration: underline;">Рисунок 7.2 Приклад модуля Пелтьє</span></p>
<ul>
<li>перевірити схему за допомогою омметра </li>
<li>скласти агрегат і весь холодильник в зворотному порядку.</li>
</ul>
<p>Під час всіх робіт на холодильному обладнанні слід дотримуватися основних правил охорони здоров'я та безпеки, що застосовуються при роботі на холодильному обладнанні. Ці принципи включають, зокрема:</p>
<ul>
<li>ознайомлення з технічною документацією демонтованого пристрою</li>
<li>перевірка того, чи відключений прилад від напруги під час розбирання</li>
<li>всі необхідні роботи, що виконуються під напругою, такі як вимірювання струмів, напруги, потужності і т.д. слід проводити з особливою обережністю в присутності хоча б ще однієї людини, адже даний вид роботи особливо небезпечний для здоров'я і життя людини.</li>
<li>всі дроти та вимірювальні інструменти повинні пройти сучасні випробовування стану електроізоляції</li>
<li>на робочому місці і навколо нього повинен підтримуватись порядок</li>
<li>всі пристрої, відключені від напруги під час монтажу, ремонту, технічного обслуговування або інших робіт, повинні бути захищені від випадкового включення сторонніми особами</li>
<li>не зберігайте та не використовуйте легкозаймисті рідини та гази, такі як бензин, поблизу розібраного чи відремонтованого пристрою, оскільки пари, що виділяються можуть спричинити вибух або пожежу</li>
<li>слід звертати особливу увагу на те, щоб під час виконання робіт не пошкодити контури циркуляції теплоносія</li>
<li>пристрій слід підключати до розетки, тип якої відповідає типу штепсельної вилки, підключеної до шнура живлення пристрою; використання подовжувачів, розгалужувачів тощо не допускається</li>
<li>для демонтажу використовуйте відповідні та правильно обладнані інструменти</li>
<li>не виймайте вилку з розетки, тягнучи безпосередньо за шнур живлення.</li>
</ul>
