Види різців | Матеріали з теми | Технологія обробки зовнішніх поверхонь Навчальна Програма

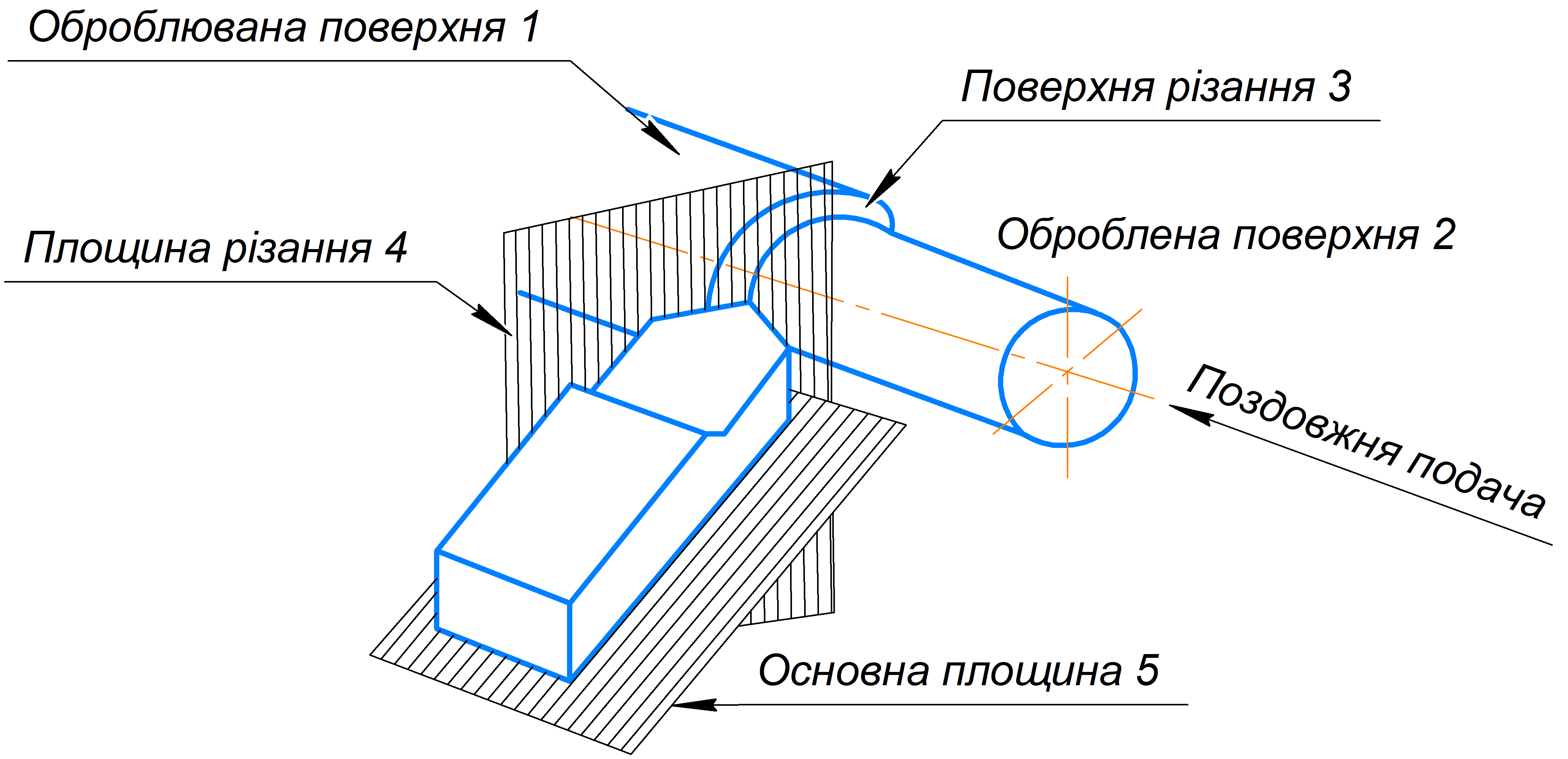

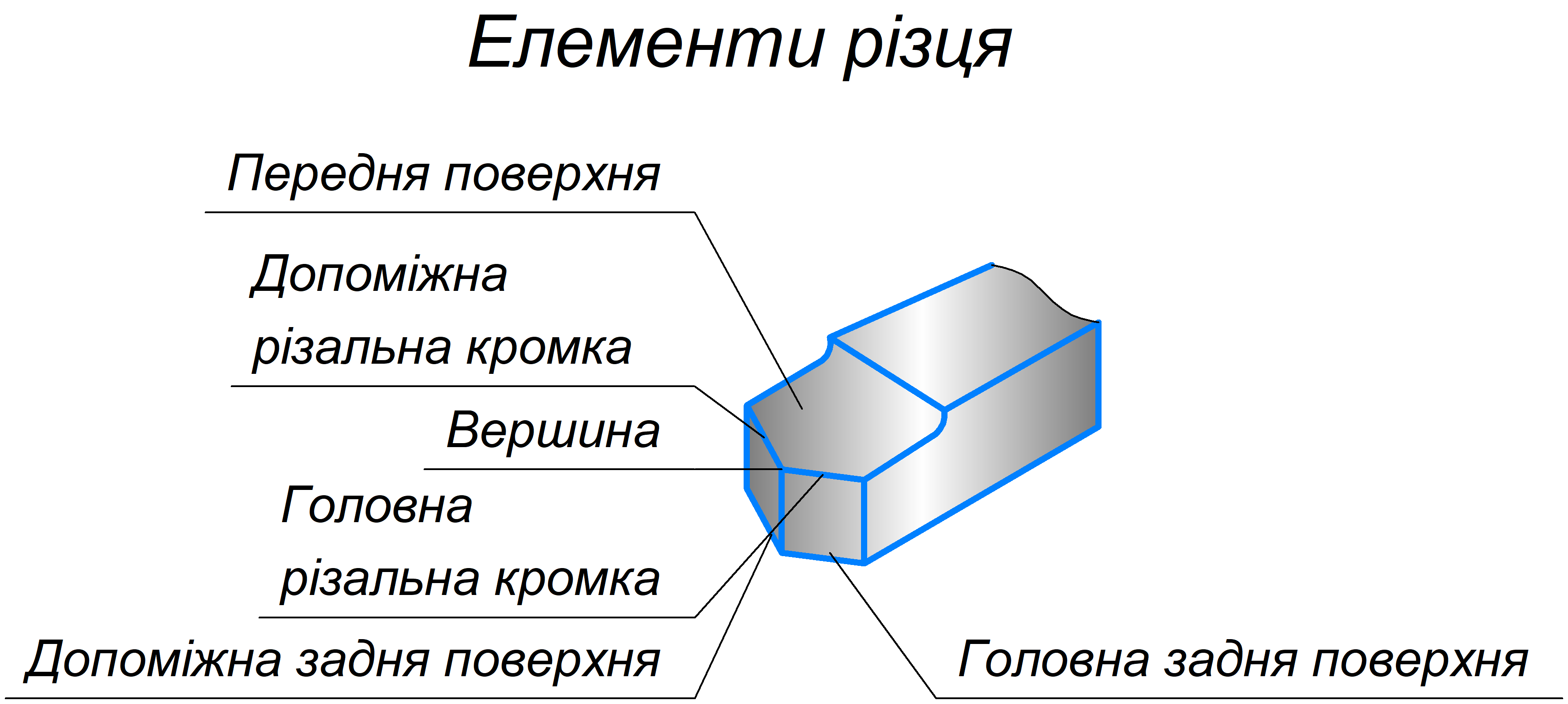

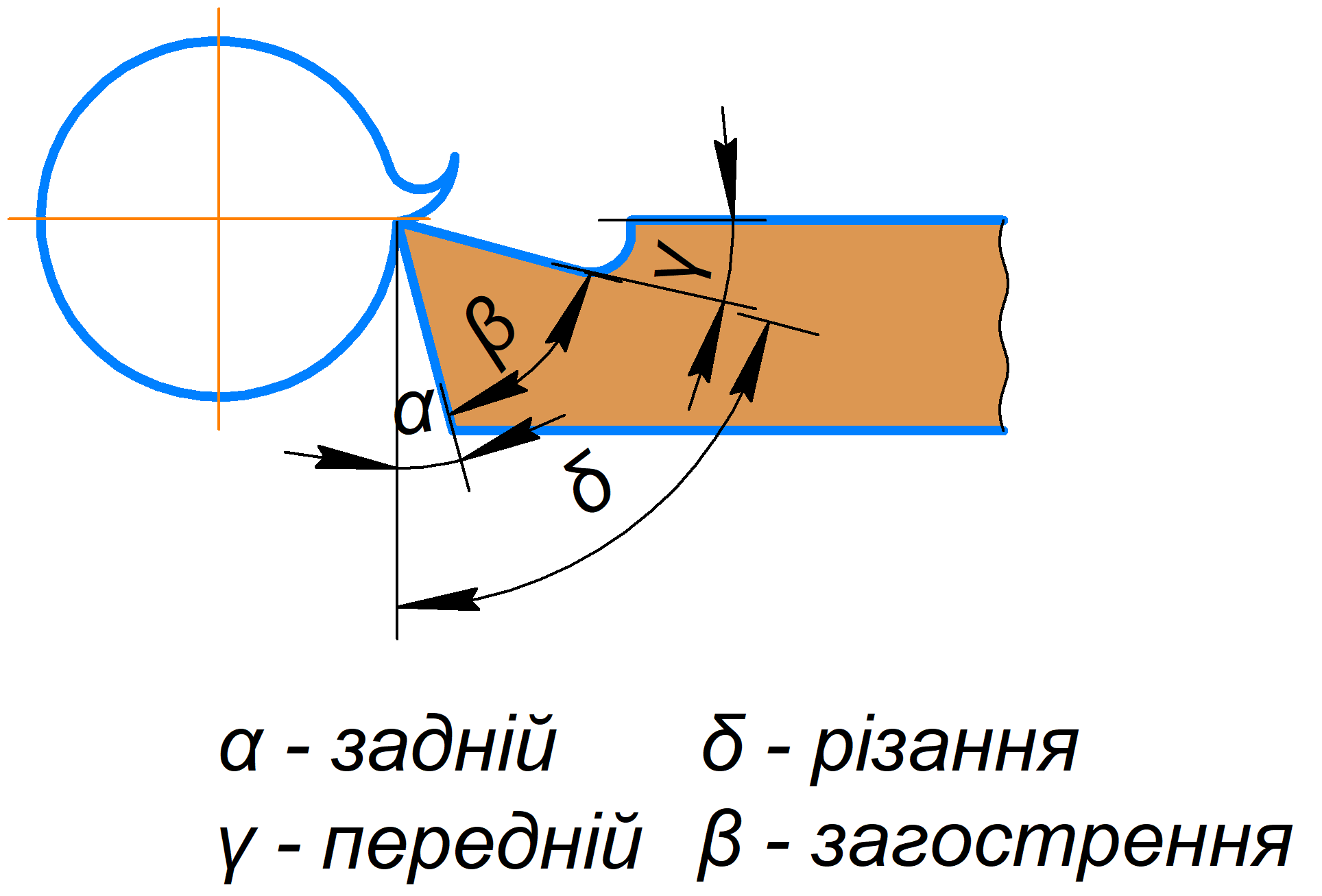

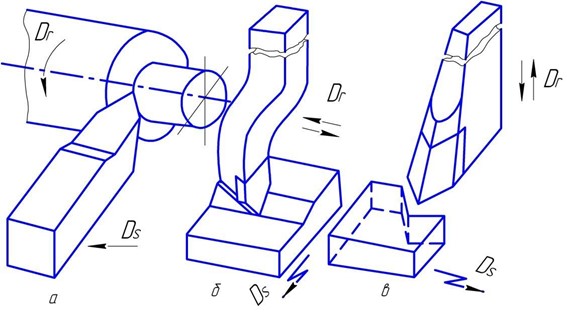

<div class="xblock xblock-public_view xblock-public_view-vertical" data-course-id="course-v1:Profosvita+CS-M27+2023" data-init="VerticalStudentView" data-runtime-class="LmsRuntime" data-runtime-version="1" data-block-type="vertical" data-usage-id="block-v1:Profosvita+CS-M27+2023+type@vertical+block@c143e77907b14c3f9a1949b40307edb4" data-request-token="b9f2c12c1d6011f09ab66ed38400d53f" data-graded="False" data-has-score="False"> <div class="vert-mod"> <div class="vert vert-0" data-id="block-v1:Profosvita+CS-M27+2023+type@html+block@1e9c536f89074038a8c3670f393670aa"> <div class="xblock xblock-public_view xblock-public_view-html xmodule_display xmodule_HtmlBlock" data-course-id="course-v1:Profosvita+CS-M27+2023" data-init="XBlockToXModuleShim" data-runtime-class="LmsRuntime" data-runtime-version="1" data-block-type="html" data-usage-id="block-v1:Profosvita+CS-M27+2023+type@html+block@1e9c536f89074038a8c3670f393670aa" data-request-token="b9f2c12c1d6011f09ab66ed38400d53f" data-graded="False" data-has-score="False"> <script type="json/xblock-args" class="xblock-json-init-args"> {"xmodule-type": "HTMLModule"} </script> <p style="text-align: center;"><img height="100%" width="100%" src="/assets/courseware/v1/e5169d05dd5e88ced91ab8f87b797c76/asset-v1:Profosvita+CS-M27+2023+type@asset+block/t16.jpg" alt="" /></p> <p style="text-align: center;"></p> <p><strong>Токарний різець</strong> — це клиноподібний різальний інструмент, який під час обробки заглиблюється в тіло заготовки й поступово знімає стружку.</p> <p><img width="203" src="/assets/courseware/v1/5935fe1f786a6f9519f56c7dae5016fe/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img1.png" alt="" style="display: block; margin-left: auto; margin-right: auto;" /></p> <p>Токарний різець складається з двох частин: робочої, яка знімає стружку, і державки, призначеної для закріплення різця в різцетримачі верстата.</p> <p style="text-align: center;"><img width="581" src="/assets/courseware/v1/35370f2d8959371d26755c8545ca54c4/asset-v1:Profosvita+CS-M27+2023+type@asset+block/TO22_p_.png" alt="" /></p> <p style="text-align: center;"><img width="668" src="/assets/courseware/v1/0c1faad91ad1d8bfbf58c3c33f388fdc/asset-v1:Profosvita+CS-M27+2023+type@asset+block/22.png" alt="" /></p> <h4 style="text-align: center;"><strong>Головні кути різця</strong></h4> <p><img style="max-height: 250px; display: block; margin-left: auto; margin-right: auto;" src="/assets/courseware/v1/b32f8d2a69e529a07240c4d9676a8f74/asset-v1:Profosvita+CS-M27+2023+type@asset+block/TO22.png" alt="Головні кути різця" /></p> <h4 style="text-align: center;">Поверхні та координатні площини для визначення кутів різця</h4> <p>На оброблюваній заготовці, при знятті стружки різцем, розрізняють такі поверхні: 1 – оброблювану поверхню, з якої знімають стружку; 2 – оброблену поверхню; 3 – поверхню різання.</p> <p>Для визначення кутів різця приймають такі координатні площини: 4 – площину різання; 5 – основну площину; головну січну площину; допоміжну січну площину.</p> <p><img width="620" src="/assets/courseware/v1/3cf90fa9155aef099f7c15c89b7d37df/asset-v1:Profosvita+CS-M27+2023+type@asset+block/TO23.png" alt="" style="display: block; margin-left: auto; margin-right: auto;" /></p> <p>Токарні різці класифікують:</p> <ul> <ul> <li>за матеріалом різальної частини,</li> <li>характером операцій,</li> <li>напрямом руху,</li> <li>формою різця,</li> <li>конструкцією.</li> </ul> </ul> <div class="myCode"><button class="myaccordion"><strong>За матеріалом різальної частини</strong><span></span></button> <div class="panel"> <ul> <ul> <li>швидкорізальні,</li> <li>твердосплавні,</li> <li>мінералокерамічні, алмазні, ельборові.</li> </ul> </ul> <p style="text-align: center;"><img width="223" src="/assets/courseware/v1/5cd30ab77001832f44362e4bdbcd8f89/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img2.png" alt="" /></p> </div> <button class="myaccordion"><strong>За напрямом подачі</strong><span></span></button> <div class="panel"> <ul> <ul> <li>ліві (а)</li> <li>праві (б)</li> </ul> </ul> <p style="text-align: center;"><img width="565" src="/assets/courseware/v1/79c917763b4ff1a3897f1aba649e1468/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img3.jpg" alt="" /></p> <p style="text-align: left;">Праві і ліві різці визначають накладенням руки на різець.</p> <p style="text-align: left;"><strong>Лівим</strong> називають різець, головна ріжуча кромка якого по розташуванню збігається з напрямком великого пальця лівої руки. <strong>Правим</strong> називають різець, головна ріжуча кромка якого по розташуванню збігається з напрямком великого пальця правої руки.</p> </div> <button class="myaccordion"><strong>По застосуванню на верстатах</strong><span></span></button> <div class="panel"> <ul> <ul> <li>токарні (а)</li> <li>стругальні (б)</li> <li>довбальні (в)</li> </ul> </ul> <p style="text-align: center;"><img width="453" src="/assets/courseware/v1/e32882b3837302e313c523c935d47788/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img4.jpg" alt="" /></p> </div> <button class="myaccordion"><strong>За формою головного різального леза</strong><span></span></button> <div class="panel"> <ul> <ul> <li>з прямолінійним (а)</li> <li>з криволінійним різальним лезом (б)</li> </ul> </ul> <p style="text-align: center;"><img width="235" src="/assets/courseware/v1/23eb18cef9f2ac295f87c9072198feb8/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img5.jpg" alt="" /></p> </div> <button class="myaccordion"><strong>За формою передньої поверхні</strong><span></span></button> <div class="panel"> <ul> <ul> <li>плоска, (а)</li> <li>плоска з фаскою, (б)</li> <li>криволінійна, (в)</li> <li>криволінійна з фаскою, (г)</li> </ul> </ul> <p style="text-align: center;"><img src="/assets/courseware/v1/a98270ae11dd2e009ce0bbcf47cc3b34/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img6.jpg" alt="" /></p> </div> <button class="myaccordion"><strong>За поперечним січенням державки</strong><span></span></button> <div class="panel"> <ul> <ul> <li>квадратні</li> <li>прямокутні</li> <li>круглі</li> </ul> </ul> </div> <button class="myaccordion"><strong>За способом виготовлення</strong><span></span></button> <div class="panel"> <ul> <ul> <li>цільні, (а)</li> <li>складні з припаяною головкою, (б)</li> <li>складні з припаяною пластинкою, (в)</li> <li>складні з механічним кріпленням пластинки, (г)</li> </ul> </ul> <p style="text-align: center;"><img width="424" src="/assets/courseware/v1/596a15531c17706a5a960cbd23f6badb/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img7.jpg" alt="" /></p> </div> <button class="myaccordion"><strong>За формою головки і її положенням відносно державки</strong><span></span></button> <div class="panel"> <ul> <ul> <li>прямі, (а)</li> <li>відігнуті, (б)</li> <li>зігнуті, (в)</li> <li>відтянуті, (г)</li> </ul> </ul> <p style="text-align: center;"><img width="386" src="/assets/courseware/v1/2cb8cc5537fbd97ca0a8938b0ab5623a/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img8.jpg" alt="" /></p> <p><strong>Прямими</strong> називають різці, у яких в трьох проекціях вісь – пряма.</p> <p><strong>Зігнутими</strong> називають різці, в яких вісь в фронтальній проекції ламана лінія, а в інших – пряма.</p> <p><strong>Відігнутими</strong> називають різці, у яких в горизонтальній проекції вісь –ламана лінія, а в інших – пряма.</p> </div> <button class="myaccordion"><strong>За видом виконуваної роботи</strong><span></span></button> <div class="panel"> <p style="text-align: center;"><img width="100%" src="/assets/courseware/v1/b7f24fc3de094e42d19a65b3026b7bfb/asset-v1:Profosvita+CS-M27+2023+type@asset+block/TO24.png" alt="" /></p> </div> </div> <p></p> <style></style> <p> <script>// <![CDATA[ var acc = document.getElementsByClassName("myaccordion"); var i; for (i = 0; i < acc.length; i++) { acc[i].addEventListener("click", function() { this.classList.toggle("active"); var panel = this.nextElementSibling; if (panel.style.maxHeight) { panel.style.maxHeight = null; } else { panel.style.maxHeight = panel.scrollHeight + "px"; } }); } // ]]></script> </p> <p></p> </div> </div> </div> <script type="text/javascript"> (function (require) { require(['/static/js/dateutil_factory.762fd6ff462b.js?raw'], function () { require(['js/dateutil_factory'], function (DateUtilFactory) { DateUtilFactory.transform('.localized-datetime'); }); }); }).call(this, require || RequireJS.require); </script> <script> function emit_event(message) { parent.postMessage(message, '*'); } </script> </div>

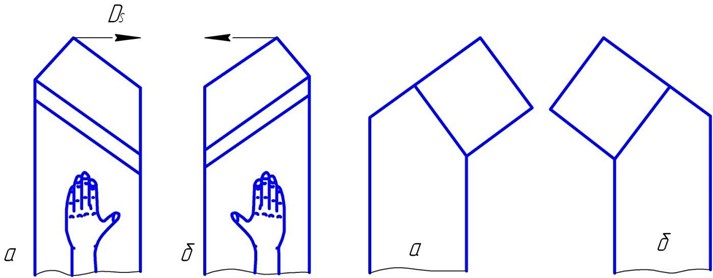

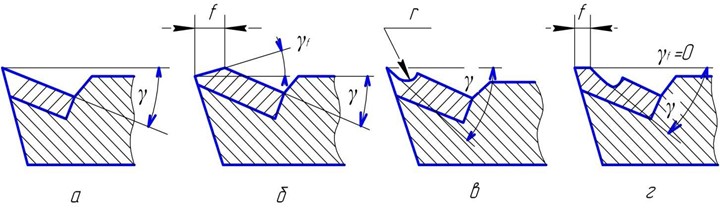

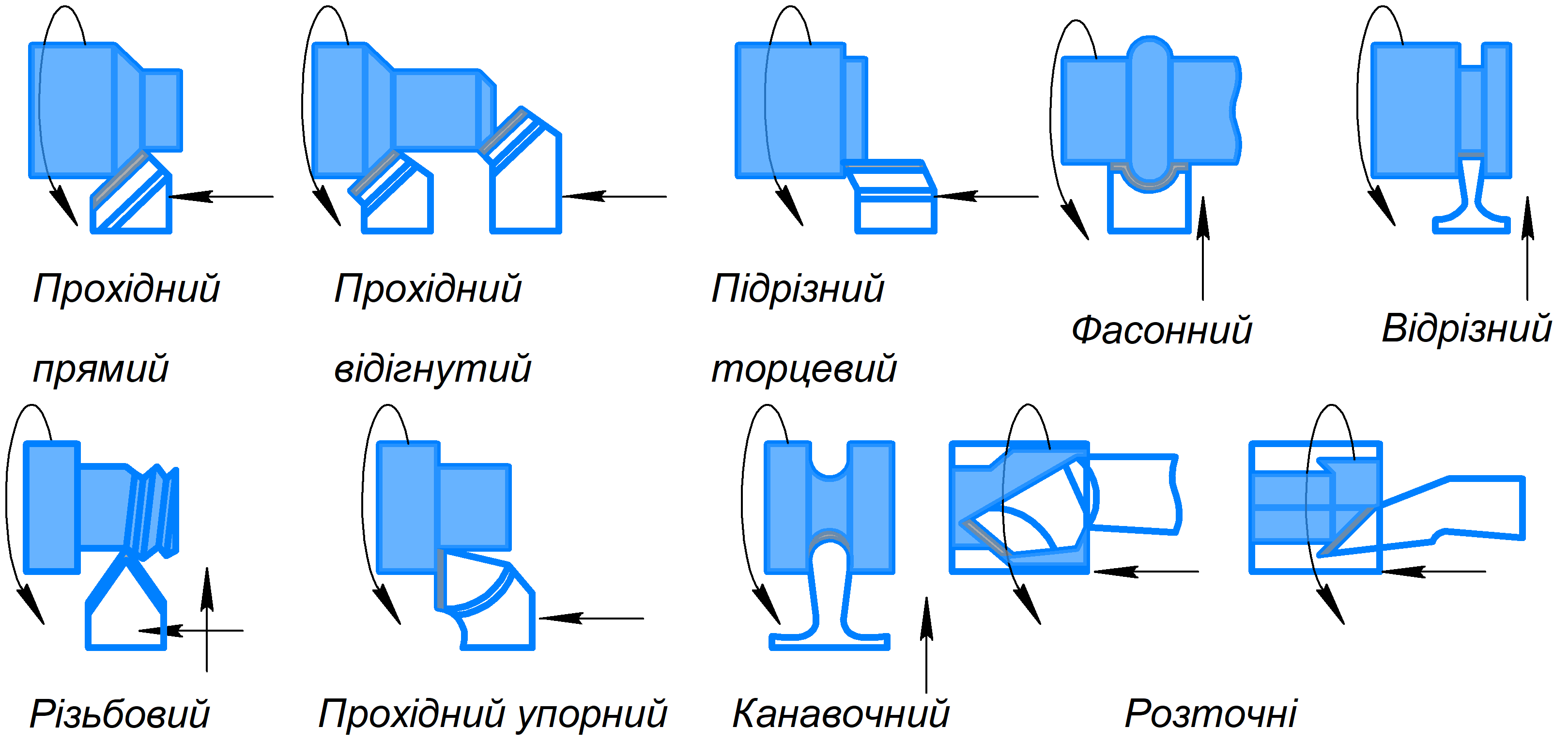

<div class="xblock xblock-public_view xblock-public_view-vertical" data-course-id="course-v1:Profosvita+CS-M27+2023" data-init="VerticalStudentView" data-runtime-class="LmsRuntime" data-runtime-version="1" data-block-type="vertical" data-usage-id="block-v1:Profosvita+CS-M27+2023+type@vertical+block@5a3b97e1e2574aa49a5450aceccecae7" data-request-token="b9f2c12c1d6011f09ab66ed38400d53f" data-graded="False" data-has-score="False"> <div class="vert-mod"> <div class="vert vert-0" data-id="block-v1:Profosvita+CS-M27+2023+type@html+block@312c35356a4045f5bbeb3d765ce5cd91"> <div class="xblock xblock-public_view xblock-public_view-html xmodule_display xmodule_HtmlBlock" data-course-id="course-v1:Profosvita+CS-M27+2023" data-init="XBlockToXModuleShim" data-runtime-class="LmsRuntime" data-runtime-version="1" data-block-type="html" data-usage-id="block-v1:Profosvita+CS-M27+2023+type@html+block@312c35356a4045f5bbeb3d765ce5cd91" data-request-token="b9f2c12c1d6011f09ab66ed38400d53f" data-graded="False" data-has-score="False"> <script type="json/xblock-args" class="xblock-json-init-args"> {"xmodule-type": "HTMLModule"} </script> <p><img width="100%" src="/assets/courseware/v1/17e5d8c028a4c140cad11e109a40c779/asset-v1:Profosvita+CS-M27+2023+type@asset+block/ss27.jpg" alt="" /></p> <p><strong>Різець складається</strong> із двох основних частин:</p> <ul> <ul> <li>робочої (лезо) I</li> <li>закріпної (стержень) II</li> </ul> </ul> <p><strong>Закріпна частина має</strong></p> <ul> <ul> <li>квадратну,</li> <li>прямокутну,</li> <li>круглу форму поперечного перерізу.</li> </ul> </ul> <p><strong>Закріпна частина</strong> служить для встановлення та закріплення різця в технологічному устаткуванні чи пристрої.</p> <h4>Елементи леза різця</h4> <p><strong>Лезо інструмента (лезо)</strong> клиноподібний елемент різального інструмента для проникнення у матеріал заготовки та відділення шару матеріалу.</p> <p><strong>Робоча частина (лезо)</strong> здійснює різання і складається з ряду конструктивних елементів</p> <p><strong>Передня поверхня </strong><span style="color: #0000ff;">[mathjaxinline]A_{\gamma}[/mathjaxinline]</span> – поверхня леза, яка контактує в процесі різання зі зрізуваним шаром та стружкою.</p> <p><strong>Задня поверхня </strong><span style="color: #0000ff;">[mathjaxinline]A_{\alpha}[/mathjaxinline]</span><span style="font-size: 1em;"> – поверхня леза, яка контактує в процесі різання з поверхнями оброблюваної заготовки. Існують </span><strong style="font-size: 1em;">головна</strong><span style="font-size: 1em;"> і </span><strong style="font-size: 1em;">допоміжна</strong><span style="font-size: 1em;"> задні поверхні.</span></p> <p><img width="601" src="/assets/courseware/v1/d92e80ffb1a5c09c1b6c840b85faa1a0/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img10.jpg" alt="" style="display: block; margin-left: auto; margin-right: auto;" /></p> <ul> <ul> <li><strong>Головна задня поверхня </strong><span style="color: #0000ff;">[mathjaxinline]A_{\alpha}[/mathjaxinline]</span> – задня поверхня леза, яка контактує з поверхнею різання оброблюваної заготовки і прилягає до головної різальної кромки.</li> <li><strong>Допоміжна задня поверхня </strong><span style="color: #0000ff;">[mathjaxinline]A^{'}_{\alpha}[/mathjaxinline]</span> – задня поверхня леза, яка контактує з обробленою поверхнею – 1 заготовки і прилягає до допоміжної різальної кромки.</li> <li><strong>Різальна кромка </strong><span style="color: #0000ff;">[mathjaxinline]K[/mathjaxinline]</span> – кромка леза інструмента, утворена перетином передньої та задньої поверхонь леза.</li> <li><strong>Головна різальна кромка </strong><span style="color: #0000ff;">[mathjaxinline]K[/mathjaxinline]</span> – частина різальної кромки, що формує більшу сторону перерізу зрізуваного шару (утворена перетином передньої та головної задньої поверхонь).</li> <li><strong>Допоміжна різальна кромка </strong><span style="color: #0000ff;">[mathjaxinline]K^{'}[/mathjaxinline]</span> – частина різальної кромки, що формує меншу сторону зрізуваного шару, утворена перетином передньої та допоміжної задньої поверхонь.</li> <li><strong>Вершина леза </strong><span style="color: #0000ff;">[mathjaxinline]B[/mathjaxinline]</span> – ділянка різальної кромки в місці перетину двох задніх поверхонь леза: в місці перетину головної і допоміжної різальних кромок.<br />Вершина леза може бути <ul> <ul style="list-style-type: circle;"> <li>гострою,</li> <li>заокругленою,</li> <li>у вигляді прямої.</li> </ul> </ul> </li> <li><strong>Радіус заокруглення різальної кромки </strong><span style="color: #0000ff;">[mathjaxinline]\rho[/mathjaxinline]</span> – радіус кривизни різальної кромки в нормальній січній площині.</li> <li><strong>Радіус вершини </strong><span style="color: #0000ff;">[mathjaxinline]r_{в}[/mathjaxinline]</span> – радіус кривизни вершини різця.</li> </ul> </ul> <h4>Основні кути різця та їх призначення</h4> <p><strong>Передній кут</strong> <span style="color: #0000ff;">[mathjaxinline]\gamma[/mathjaxinline]</span><span style="font-size: 1em;"> – кут в січній площині між передньою поверхнею леза і основною площиною.</span></p> <p><strong>Задній кут</strong> <span style="color: #0000ff;">[mathjaxinline]\alpha[/mathjaxinline]</span><span style="font-size: 1em;"> – кут в січній площині між задньою поверхнею леза і площиною різання.</span></p> <p><strong>Кут загострення</strong> <span style="color: #0000ff;">[mathjaxinline]\beta[/mathjaxinline]</span><span style="font-size: 1em;"> – кут в січній площині між передньою і задньою поверхнями леза.</span></p> <p><strong>Кут нахилу кромки</strong> <span style="color: #0000ff;">[mathjaxinline]\lambda[/mathjaxinline]</span><span style="font-size: 1em;"> – кут в площині різання між різальною кромкою і основною площиною. </span></p> <p><strong>Кут в плані</strong> <span style="color: #0000ff;">[mathjaxinline]\phi[/mathjaxinline]</span><span style="font-size: 1em;"> – кут в основній площині між площиною різання і робочою площиною.</span></p> <p><img width="458" src="/assets/courseware/v1/516a75d58aa5475ba9ab24cdb09dc1eb/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img11.jpg" alt="" style="display: block; margin-left: auto; margin-right: auto;" /></p> <p><strong>Головні кути різця</strong></p> <p><strong>Головний передній кут</strong> <span style="color: #0000ff;">[mathjaxinline]\gamma[/mathjaxinline]</span><span style="font-size: 1em;"> – передній кут в головній січній площині.</span></p> <p><strong>Головний задній кут</strong> <span style="color: #0000ff;">[mathjaxinline]\alpha[/mathjaxinline]</span><span style="font-size: 1em;"> – задній кут в головній січній площині.</span></p> <p><strong>Головний кут загострення</strong> <span style="color: #0000ff;">[mathjaxinline]\beta[/mathjaxinline]</span><span style="font-size: 1em;"> – кут загострення в головній січній площині.</span></p> <p><strong>Нормальні кути різця</strong></p> <p><strong>Нормальний передній кут</strong> <span style="color: #0000ff;">[mathjaxinline]\gamma_{н}[/mathjaxinline]</span><span style="font-size: 1em;"> </span><span style="font-size: 1em;">– передній кут в нормальній січній площині.</span></p> <p><strong>Нормальний задній кут</strong> <span style="color: #0000ff;">[mathjaxinline]\alpha_{н}[/mathjaxinline]</span><span style="font-size: 1em;"> – задній кут в нормальній січній площині.</span></p> <p><strong>Нормальний кут загострення</strong> <span style="color: #0000ff;">[mathjaxinline]\beta_{н}[/mathjaxinline]</span><span style="font-size: 1em;"> – кут загострення в нормальній січній площині.</span></p> <p>Кути в плані:</p> <ul> <ul> <li><strong>головний кут</strong> в плані – <span style="color: #0000ff;">[mathjaxinline]\phi[/mathjaxinline]</span> ;</li> <li><strong>допоміжний кут</strong> в плані – <span style="color: #0000ff;">[mathjaxinline]\phi 1[/mathjaxinline]</span>; </li> <li><strong>кут при вершині</strong> в плані – <span style="color: #0000ff;">[mathjaxinline]\varepsilon[/mathjaxinline]</span> .</li> </ul> </ul> <p><img width="657" src="/assets/courseware/v1/bc6d1e4dbe861b84be4ace33ce6472b3/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img12.png" alt="" style="display: block; margin-left: auto; margin-right: auto;" /></p> <p><strong>Установка осі різця, відносно осі деталі під кутом</strong> <span style="color: #0000ff;">[mathjaxinline]\mu \neq 90^{\circ}[/mathjaxinline]</span><span style="font-size: 1em;"> (<em>а, б, в</em>) змінюють свої <strong>величини кути</strong> </span><span style="color: #0000ff;">[mathjaxinline]\phi_{с}[/mathjaxinline]</span><span style="font-size: 1em;"> <strong>і</strong> </span><span style="color: #0000ff;">[mathjaxinline]\phi^{'}_{с}[/mathjaxinline]</span><span style="font-size: 1em;">, при обробці конічних поверхонь широким різцем і нарізанні різей, де різці виставляють по шаблонах.</span></p> <p><strong>Кут нахилу</strong> головної різальної кромки вважається:</p> <ul> <ul> <li><strong>додатним</strong>, коли вершина різця є найнижчою точкою різального леза (рис. <em>а</em>) ;</li> <li><strong>від'ємним</strong>, коли вершина є найвищою точкою різального леза (рис. <em>б</em>)</li> <li><strong>рівним нулю</strong>, коли різальна кромка паралельна до статичної основної площини (рис. <em>в</em>)</li> </ul> </ul> <p>Переріз стержня різця (<span style="color: #0000ff;">[mathjaxinline]2BH[/mathjaxinline]</span><span style="font-size: 1em;">, мм) вимірюється штангенциркулем, а геометричні параметри різців універсальними та настільними кутомірами.</span></p> <p style="text-align: center;"><img width="499" src="/assets/courseware/v1/a7c15af1612da4b40fa414dae5e58bd8/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img13.png" alt="" /></p> <p style="text-align: center;"><img width="255" src="/assets/courseware/v1/def6b09123e3f52bb12c8da6650d63c6/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img14.png" alt="" /> <img width="200" src="/assets/courseware/v1/54c37faf3188f9af1fdec0aaf944bb0b/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img15.gif" alt="" /></p> <p><strong>Кут загострення та кут різання</strong> визначають за формулами:</p> <p style="text-align: center;">при <span style="color: #0000ff;">[mathjaxinline]\gamma > 0^{\circ}[/mathjaxinline]</span><br /><span style="color: #0000ff;">[mathjaxinline]\delta = 90^{\circ} - \gamma; \beta = 90^{\circ} - (\alpha + \gamma)[/mathjaxinline]</span>;</p> <p style="text-align: center;">при <span style="color: #0000ff;">[mathjaxinline]\gamma = 0^{\circ}[/mathjaxinline]</span><br /><span style="color: #0000ff;">[mathjaxinline]\delta = 90^{\circ}; \beta = 90^{\circ} - \alpha[/mathjaxinline]</span>;</p> <p style="text-align: center;">при <span style="color: #0000ff;">[mathjaxinline]\gamma < 0^{\circ}[/mathjaxinline]</span><br /><span style="color: #0000ff;">[mathjaxinline]\delta = 90^{\circ} + \gamma;[/mathjaxinline]</span><br /><span style="color: #0000ff;">[mathjaxinline]\alpha + \beta + \gamma = 90^{\circ}; \delta = \alpha + \beta; \delta + \gamma = 90^{\circ}; \delta = \gamma - 90^{\circ}[/mathjaxinline]</span></p> <h4>Зміна кутів <span style="color: #0000ff;">[mathjaxinline]\gamma_{с}[/mathjaxinline]</span><span style="font-size: 1em;"> і </span><span style="color: #0000ff;">[mathjaxinline]\alpha[/mathjaxinline]</span><span style="font-size: 1em;"> в залежності від установки головної різальної кромки відносно осі деталі.</span></h4> <p><span style="color: #0000ff;">[mathjaxinline]\lambda = 0[/mathjaxinline]</span> і головна різальна кромка <strong>розміщена паралельно до осі</strong> заготовки, вершина різця виставлена по осі заготовки (рис. <em>а</em>).</p> <p style="text-align: center;"><img width="517" src="/assets/courseware/v1/9e21b7e3f6e0d9ecfc83de087e0b690f/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img16.jpg" alt="" /></p> <p style="text-align: center;"><em>а</em> - вершина різця на осі деталі; <em>б</em> - вершина вище від осі деталі; <em>в</em> - вершина нижче від осі деталі</p> <p style="text-align: center;"><strong>Рис. </strong>Вплив установки вершини різця відносно осі деталі на його кути.</p> <p style="text-align: left;"><strong>Установка вершини різця вище від осі заготовки</strong> (рис. <em>б</em>) повернеться відносно свого положення на кут <span style="color: #0000ff;">[mathjaxinline]\tau[/mathjaxinline]</span><span style="font-size: 1em;">, в результаті чого </span><span style="color: #0000ff;">[mathjaxinline]\alpha_{уст}[/mathjaxinline]</span><span style="font-size: 1em;"> установки буде менше, ніж </span><span style="color: #0000ff;">[mathjaxinline]\alpha_{с}[/mathjaxinline]</span><span style="font-size: 1em;">: </span><span style="color: #0000ff;">[mathjaxinline]\alpha_{уст} = \alpha_{с} - \tau[/mathjaxinline]</span>, а <span style="color: #0000ff;">[mathjaxinline]\gamma_{уст} = \gamma_{с} + \tau[/mathjaxinline]</span><span style="font-size: 1em;">.</span></p> <p><strong>При установці вершини різця нижче осі деталі</strong> (рис. <em>в</em>) <span style="color: #0000ff;">[mathjaxinline]\alpha_{уст}[/mathjaxinline]</span><span style="font-size: 1em;"> збільшиться, а </span><span style="color: #0000ff;">[mathjaxinline]\gamma_{уст}[/mathjaxinline]</span><span style="font-size: 1em;"> зменшиться:</span></p> <p style="text-align: center;"><span style="color: #0000ff;">[mathjaxinline]\alpha_{уст} = \alpha_{с} + \tau[/mathjaxinline]</span></p> <p style="text-align: center;"><span style="color: #0000ff;">[mathjaxinline]\gamma_{уст} = \gamma_{с} - \tau[/mathjaxinline]</span></p> <p>Кут <span style="color: #0000ff;">[mathjaxinline]\tau[/mathjaxinline]</span><span style="font-size: 1em;"> можна підрахувати із </span><span style="color: #0000ff;">[mathjaxinline]\Delta OKN[/mathjaxinline]</span> <span style="font-size: 1em;">(рис. <em>б</em>).</span></p> <p style="text-align: center;"><span style="color: #0000ff;">[mathjaxinline]\sin \tau = h/ON = 2h/D[/mathjaxinline]</span></p> <p style="text-align: left;"><strong>Головна різальна</strong> кромка різця буде утворювати з віссю заготовки якийсь кут <span style="color: #0000ff;">[mathjaxinline]\phi[/mathjaxinline]</span><span style="font-size: 1em;">, то кути </span><span style="color: #0000ff;">[mathjaxinline]\alpha_{с}[/mathjaxinline]</span><span style="font-size: 1em;"> і </span><span style="color: #0000ff;">[mathjaxinline]\gamma_{с}[/mathjaxinline]</span><span style="font-size: 1em;"> такого різця будуть змінюватися на кут </span><span style="color: #0000ff;">[mathjaxinline]\tau_{\phi}[/mathjaxinline]</span><span style="font-size: 1em;">.</span></p> <p style="text-align: center;"><span style="color: #0000ff;">[mathjaxinline]tg \tau_{\phi} = tg \tau \cdot \cos \phi[/mathjaxinline]</span></p> <p style="text-align: left;"><strong>При обробці внутрішніх поверхонь</strong> кути <span style="color: #0000ff;">[mathjaxinline]\alpha_{уст}[/mathjaxinline]</span> і <span style="color: #0000ff;">[mathjaxinline]\gamma_{уст}[/mathjaxinline]</span> будуть змінювати свої величини у зворотному напрямі по рівняно з зовнішньою обробкою (рис. <em>а′</em>, <em>б′</em>, <em>в′</em>).</p> <p><strong>Кут нахилу головної різальної кромки</strong> <span style="color: #0000ff;">[mathjaxinline]\lambda[/mathjaxinline]</span> – визначає напрям сходу стружки:</p> <ul> <ul> <li><strong>при</strong> <span style="color: #0000ff;">[mathjaxinline]\lambda = 0[/mathjaxinline]</span> стружка сходить в напрямку головної січної площини перпендикулярної до головної різальної кромки;</li> <li>при <strong>додатному</strong> <span style="color: #0000ff;">[mathjaxinline]\lambda[/mathjaxinline]</span> стружка сходить до обробленої поверхні.</li> </ul> </ul> <p style="text-align: center;"><img width="531" src="/assets/courseware/v1/60860fce0b40637bafec821efcedded5/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img17.jpg" alt="" /></p> <p style="text-align: center;"><strong>Рис</strong>. Вплив кута <span style="text-align: left; color: #0000ff;">[mathjaxinline]\lambda[/mathjaxinline]</span> на напрям сходу стружки.</p> <ul> <ul> <li><strong>при чорновій обробці додатний кут</strong> <span style="color: #0000ff;">[mathjaxinline]\lambda[/mathjaxinline]</span> - зміцнює різальну кромку, приймати значення кута <span style="color: #0000ff;">[mathjaxinline]\lambda[/mathjaxinline]</span> до +5°, </li> <li><strong>при чистовій обробці</strong> приймати <strong>додатний кут</strong> <span style="color: #0000ff;">[mathjaxinline]\lambda[/mathjaxinline]</span> не рекомендують, тому що стружка намотується на заготовку, пошкоджуючи при цьому оброблену поверхню. <span style="color: #0000ff;">[mathjaxinline]\lambda[/mathjaxinline]</span> до -5°.</li> </ul> </ul> <p></p> <p></p> </div> </div> </div> <script type="text/javascript"> (function (require) { require(['/static/js/dateutil_factory.762fd6ff462b.js?raw'], function () { require(['js/dateutil_factory'], function (DateUtilFactory) { DateUtilFactory.transform('.localized-datetime'); }); }); }).call(this, require || RequireJS.require); </script> <script> function emit_event(message) { parent.postMessage(message, '*'); } </script> </div>

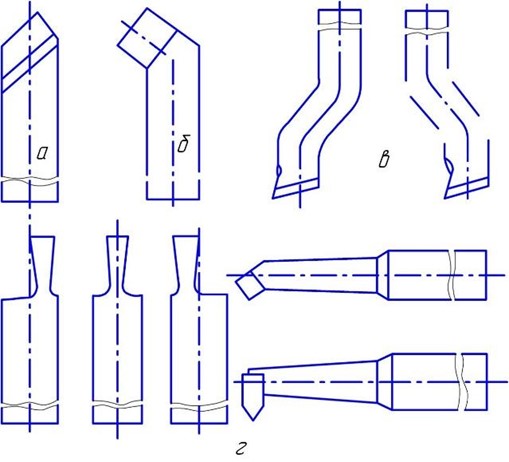

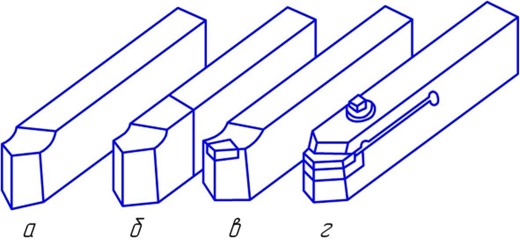

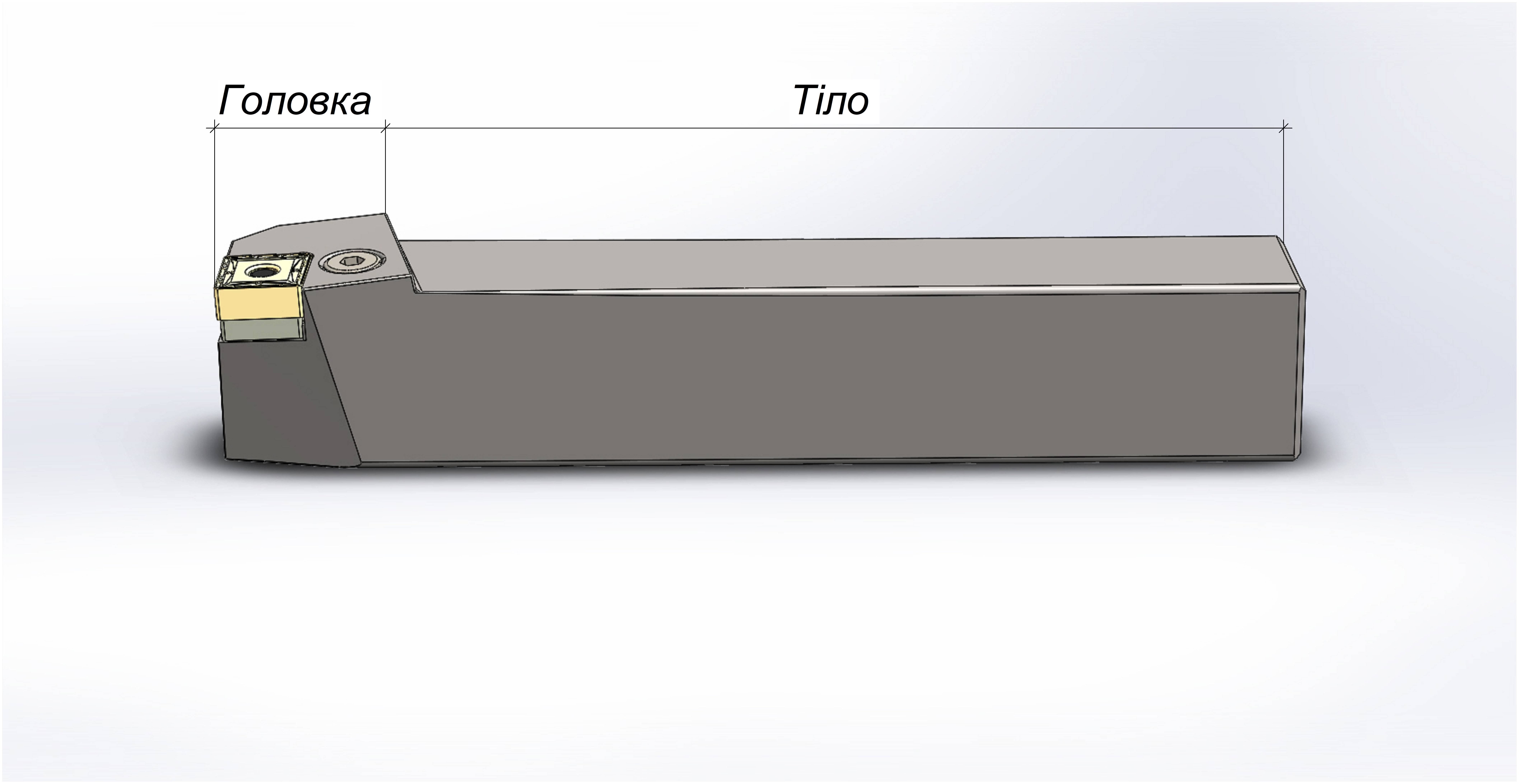

<div class="xblock xblock-public_view xblock-public_view-vertical" data-course-id="course-v1:Profosvita+CS-M27+2023" data-init="VerticalStudentView" data-runtime-class="LmsRuntime" data-runtime-version="1" data-block-type="vertical" data-usage-id="block-v1:Profosvita+CS-M27+2023+type@vertical+block@ce6e157740c6467eba84e4f10e4b8c9b" data-request-token="b9f2c12c1d6011f09ab66ed38400d53f" data-graded="False" data-has-score="False"> <div class="vert-mod"> <div class="vert vert-0" data-id="block-v1:Profosvita+CS-M27+2023+type@html+block@a160f073095f4b32843ec74cd3a1c2ce"> <div class="xblock xblock-public_view xblock-public_view-html xmodule_display xmodule_HtmlBlock" data-course-id="course-v1:Profosvita+CS-M27+2023" data-init="XBlockToXModuleShim" data-runtime-class="LmsRuntime" data-runtime-version="1" data-block-type="html" data-usage-id="block-v1:Profosvita+CS-M27+2023+type@html+block@a160f073095f4b32843ec74cd3a1c2ce" data-request-token="b9f2c12c1d6011f09ab66ed38400d53f" data-graded="False" data-has-score="False"> <script type="json/xblock-args" class="xblock-json-init-args"> {"xmodule-type": "HTMLModule"} </script> <p style="text-align: center;"><img height="100%" width="100%" src="/assets/courseware/v1/e4995d9aefedc6c7493a5f4efea8a743/asset-v1:Profosvita+CS-M27+2023+type@asset+block/jj40.jpg" alt="" /></p> <p><strong>Встановлення різця в різцетримачі</strong></p> <p>Різці закріплюють у різцетримачі супорта. Всього у різцетримачі можна закріпити 4 різці. Різцеутримувач служить для закріплення різців на супорті токарного верстата, і як наслідок, він переміщається в поперечному та поздовжньому напрямках відносно заготовки. Інша назва цього пристрою – <strong>різцева головка</strong>.</p> <p style="text-align: center;"><img src="/assets/courseware/v1/4944bf6e978cd6429c86fe1d47b38a7d/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img18.png" alt="" /></p> <p><strong>Пересування</strong></p> <ul> <ul> <li>вздовж,</li> <li>поперек,</li> <li>та під кутом до осі обертання деталі.</li> </ul> </ul> <p style="text-align: center;"><img style="display: inline-block; width: 182px;" src="/assets/courseware/v1/d5cfedfcbf1f30009b0387900abc5976/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img19.gif" alt="" /> <img style="display: inline-block; width: 337px;" src="/assets/courseware/v1/71fb88808285962a04e0cc9fb9d2e6ac/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img20.png" alt="" /></p> <p>Поєднання таких рухів деталі та різального інструмента - різця дає змогу отримувати різноманітні поверхні різьб: циліндричні, конічні, фасонні, гвинтові, торцеві площини.</p> <p><strong>Установка і належне кріплення інструменту</strong></p> <p style="text-align: center;"><strong><img width="380" src="/assets/courseware/v1/224abeb20529b33073b7dac506d15374/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img21.gif" alt="" /></strong></p> <ul> <ul> <li>під підошву різця розміщають підкладку із м’якої сталі,</li> <li>кількість підкладок має бути мінімальна,</li> <li>підошва різця має опиратися на підкладку всією поверхнею. Під час установлення різця і підкладок необхідно враховувати довжину тієї частини різця, яка залишається зовні різцетримача і не притиснута гвинтами.</li> </ul> </ul> <p style="text-align: center;"><img width="640" src="/assets/courseware/v1/61207848b377fefa6f85f10a4cb5366f/asset-v1:Profosvita+CS-M27+2023+type@asset+block/topic4img22.png" alt="" /></p> <p>Цю частину різця називають його вильотом із різцетримача.</p> <p></p> <p>Для отримання оптимального результату необхідно виставити різець по висоті.</p> <p style="text-align: center;"><img width="539" src="/assets/courseware/v1/eb6813cae878987389c592798dddea82/asset-v1:Profosvita+CS-M27+2023+type@asset+block/TO25.png" alt="" /></p> <p style="text-align: left;">Виліт різця із різцетримача не має перевищувати півтори висоти державки (l ≤ 1,5H).</p> <p><strong>Державки токарні поділяються:</strong></p> <div class="myCode"><button class="myaccordion"><strong>за типом виконання</strong><span></span></button> <div class="panel"> <ul> <ul> <li>зі змінними блоками</li> <li>з віссю обертання</li> </ul> </ul> </div> <button class="myaccordion"><strong>за розташуванням осі</strong><span></span></button> <div class="panel"> <ul> <ul> <li>горизонтальні (вздовж шпинделя)</li> <li>вертикальні (під кутом 90° до шпинделя)</li> </ul> </ul> </div> <button class="myaccordion"><strong>за способом зміни позиції</strong><span></span></button> <div class="panel"> <ul> <ul> <li>механічні</li> <li>електромеханічні</li> <li>гідравлічні</li> <li>із сервоприводом</li> </ul> </ul> </div> <button class="myaccordion"><strong>за кількістю місць для встановлення різців</strong><span></span></button> <div class="panel"> <ul> <ul> <li>двопозиційні, що дозволяють одночасно зафіксувати пару різців</li> <li>чотирипозиційні, що допускають одночасне встановлення чотирьох одиниць ріжучих пристроїв на верстаті</li> </ul> </ul> </div> <button class="myaccordion"><strong>кріплення інструменту в різцетримач</strong><span></span></button> <div class="panel"> <ul> <ul> <li>за допомогою клинового блоку</li> <li>VDI – кріплення одним клиновим болтом із краю диска тримача</li> <li>ВМТ – фіксація в отворі на віддаленому діаметрі диска</li> </ul> </ul> </div> <button class="myaccordion"><strong>за типом конструкції різцетримача</strong><span></span></button> <div class="panel"> <ul> <ul> <li>прості («солдатиком»)</li> <li>поворотні</li> <li>швидкозмінні касетні різцетримачі</li> </ul> </ul> </div> <p></p> <p>Прогляньте відеоурок <a href="https://youtu.be/eO2SUKjIdWI" target="_blank">Заточування різців</a>.</p> <p><strong>За матеріалом виготовлення робочої частини:</strong></p> <button class="myaccordion"><strong>з твердих металів</strong><span></span></button> <div class="panel"> <ul> <ul> <li>ТТ7К12,</li> <li>ТТ8К6</li> <li>ТТ20К9 - титано-тантало-вольфрамові (застосовуються для обробки кувальних, жароміцних та інших важкооброблюваних металів);</li> <li>Т30К4,</li> <li>Т15К6,</li> <li>Т14К8,</li> <li>Т5К10,</li> <li>Т5К12В - титано-вольфрамові (застосовуються для обробки будь-яких видів металів);</li> <li>ВК2, ВК3, ВК3М, ВК4, ВК6, ВК6М, ВК8, ВК8В - вольфрамові (використовуються для обробки кольорових металів і сплавів, заготовок з чавуну, а також неметалевих виробів).</li> </ul> </ul> </div> <button class="myaccordion"><strong>зі швидкорізального матеріалу</strong><span></span></button> <div class="panel"> <ul> <ul> <li>Р18Ф2, Р14Ф4, Р9Ф5, Р9К5, Р18К5Ф2, Р10К5Ф5, Р6МЗ - підвищеної ефективності;</li> <li>Р18, Р12 і Р9 - нормальної ефективності.</li> </ul> </ul> </div> <button class="myaccordion"><strong>з вуглецевого матеріалу</strong><span></span></button> <div class="panel"> <ul> <ul> <li>У10А і У12А - високоякісний вуглецевий метал.</li> </ul> </ul> </div> </div> <p></p> <p></p> <style></style> <p> <script>// <![CDATA[ var acc = document.getElementsByClassName("myaccordion"); var i; for (i = 0; i < acc.length; i++) { acc[i].addEventListener("click", function() { this.classList.toggle("active"); var panel = this.nextElementSibling; if (panel.style.maxHeight) { panel.style.maxHeight = null; } else { panel.style.maxHeight = panel.scrollHeight + "px"; } }); } // ]]></script> </p> </div> </div> </div> <script type="text/javascript"> (function (require) { require(['/static/js/dateutil_factory.762fd6ff462b.js?raw'], function () { require(['js/dateutil_factory'], function (DateUtilFactory) { DateUtilFactory.transform('.localized-datetime'); }); }); }).call(this, require || RequireJS.require); </script> <script> function emit_event(message) { parent.postMessage(message, '*'); } </script> </div>
