Вимоги до місця установлення
Вибір місця установлення внутрішнього модуля
Виберіть сухе приміщення, що повністю захищено від впливуморозу, температура навколишнього повітря в якому неопускається нижче 7 °C і не перевищує макс. 25 °C.
Зверніть увагу на те, що приміщення для установлення повинневідповідати мінімальним розмірам. Відповідно до DIN EN 378T1 розмір мінімального приміщення (Vmin) для установленнятеплових насосів, розраховується наступним чином:
Vmin = G/c
G - заправна ємність холодоагенту в кг
c - практичне граничне значення в кг/м3
(для R 407C c = 0,31 кг/м3)
Переконайтеся, що дотримання необхідних мінімальних відстаней можливе
При виборі місця установлення врахуйте, що при роботітепловий насос може передавати коливання підлозі абостінам, що знаходяться поруч.
Переконайтеся, що підлога рівна і достатньо міцна, щобвитримати вагу теплового насоса й заповненого і готового дороботи буферного накопичувача.
Подбайте про те, щоб можна було виконати зручну прокладку трубопроводу (як для розсолу, гарячої води, так і дляопалення).
Вибір місця установлення зовнішнього модуля
Зовнішній модуль повинен бути встановлений позаприміщеннями на відкритому повітрі. Конденсатвипадає залежно від погодних умов і може з'являтисяпід зовнішнім модулем.
Підготуйте досить міцний, морозостійкий і рівний фундамент,що відповідає місцевим вимогам і правилам будівельнихтехнологій.
З метою досягнення ефективності підтримуйте відстань міжвнутрішнім і зовнішнім модулем по можливості невеликою.
Відстань в 30 м, тобто загальну довжину труби 60 м,забороняється перевищувати.
Якщо відстань між зовнішнім модулем і будинком менше на3 м, розташуйте прилад таким чином, щоб випускна сторонане була спрямована на будинок.
Місце установки повинне бути обране таким чином, щоблюди, що знаходяться із випускної сторони, не одержалиушкоджень. В області випускної сторони не повинні проходитикомунальні магістралі.
Встановлюйте прилад стороною усмоктування до стіни (рекомендована установка).
Дотримуйтеся прийнятих у даній місцевості й установленихзаконом мінімальних відстаней до:
- рослинності,
- стін,
- навісів,
- відкритого вогню й жару,
- дитячих іграшок.
При виборі місця установлення врахуйте, що під часексплуатації при повному навантаженні взимку зовнішніймодуль створює певний шум (залежно від класу потужності до68 дБ(A) рівня звукової потужності), що може підсилюватисязвуковідбиваючими поверхнями. Дотримуйтеся діючихвнутрішньодержавних приписів, а також, додатково -регіональних розпоряджень.
Розрахуйте рівень звукового тиску зовнішнього модуля(модулів), враховуючи відбивання від звуконепроникних поверхонь за допомогою наступної формули:
LWA = LPFA – 10 lg S
LWA = рівень звукового тиску (дБ(A))
LPFA = рівень акустичної потужності (дБ(A))
S = форма поширення звуку * (відстань від зовнішнього модуля в м)2
Місце установлення необхідно вибирати таким чином, щобможна було дотримуватися встановлених законом значеньщодо емісії шуму поза будинками й без необхідності використовувати функцію зменшення шуму системи теплових насосів
Пам'ятайте про те, що при певних погодних умовах можливеутворення льоду безпосередньо перед випускною стороноюзовнішнього модуля й на вихідному штуцері конденсату.
Підготовка до установлення зовнішнього модуля
Виконується підготовка комплекту труб.
Виконують підготовку кріплення для установлення на більшу висоту (наприклад дляприпасування до відповідної висоти сніжного покриву).
Зведення фундаменту для зовнішнього модуля
Підготуйте ґрунт для установлення зовнішнього модуля.
Прокладіть у якості стічної труби конденсату вертикальнутрубу ≥ DN 110 в ґрунт на глибину, де він не промерзає.

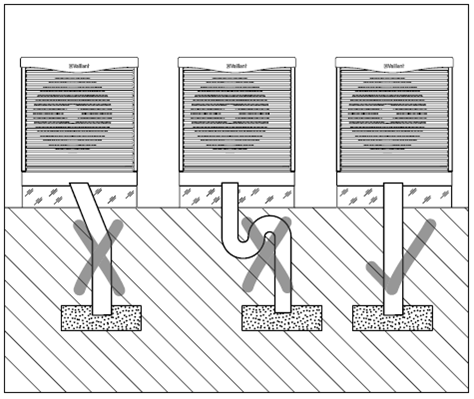

Правильне прокладання стічної труби конденсату
Переконайтеся, що стічна труба входить строго вертикально, без згинів у ґрунт, і закінчується на глибині,де він не промерзає.
Зведіть морозостійкий і міцний фундамент. При цьому дотримуйтесь правил будівельних технологій, а також вказівок, щомістяться в посібниках, які додаються до рекомендованихкомплектів для установлення.
Зовнішній модуль може опційно встановлюватися також натротуарні плити.
Прокладання трубопроводу, що з'єднує зовнішній і внутрішній модуль
При робочих температурах, наближених до границізамерзання, ґрунт в області поліетиленових трубможе замерзати й тому через підняття ґрунту конструкція може бути ушкоджена.Всі поліетиленові труби, які повинні бутипрокладені під будинками, терасами, тротуарамий т. д., заізолюйте герметично, щоб через ізоляціюне міг виходити пар.Прокладайте поліетиленові труби в ґрунті поможливості на відстані 70 см друг від друга й від сусідніх інженерних комунікацій (за виняткомелектропроводки).
Тримайте відстань між зовнішнім і внутрішнім модулем як можна меншою і скоротите використанняколін і відводів, тому що виникаюча через це втрататиску знижує продуктивність.
Прокладайте поліетиленові труби відповідно до діючихтехнічних директив та посібника з монтажу теплового насосу.
При наземному прокладанні поліетиленових труб подбайтепро захист від ультрафіолетового випромінювання.
Вимоги до контуру опалення
Для запобігання втрат енергії, а також для захисту від замерзанняна всіх сполучних трубопроводах повинна бути теплоізоляція.
На трубопроводах не повинно бути бруду.Якщо необхідно ретельно промийте трубопроводи передзаповненням.
Для опалювальних установок, які в основному оснащені клапанами з термостатичним або електричним регулюванням, необхідно забезпечити постійне, достатнє протікання в тепловомунасосі. Незалежно від вибору опалювальної установки необхідно забезпечити номінальну об'ємну витрату води-теплоносія.
Перевірка комплекту поставки
Комплект поставки внутрішнього і зовнішнього модулів
Перевірте повноту комплекту поставки.
Перевірте тепловий насос і окремо впаковану панель керування на наявність можливих ушкоджень при транспортуванні.
Установлення внутрішнього модуля
Відцентруйте по горизонталі внутрішній модуль шляхом регулювання ніжок.
Виконайте демонтаж обшивки внутрішнього модуля. Встановлюйте обшивку тільки після завершення всіхмонтажних робіт.
Установлення зовнішнього модуля
Дотримуйтеся вказівок із посібника з монтажу, що додається до зовнішнього модуля.
Переконайтеся, що поліетиленові труби встановлені відповідно до їх призначення. Якщо були поплутанімісцями трубопроводи для теплого й холодного розсолу, то це приведе до зниження ефективності установки.
Встановіть зовнішній модуль на монтажну основу.
Установлення гідравлічної системи
Виконайте приєднання зовнішнього модуля до гідравлічної системи дотримуючись вказівок із посібника з монтажу.
Виконайте приєднання внутрішнього модуля до гідравлічної системи дотримуючись вказівок із посібника з монтажу.
Використання гофрованих шлангів зі спеціальної сталі нерекомендується, тому що через хвилясту форму шлангів виникають занадто високі втрати тиску на магістралі води-теплоносія.
Можливе порушення функцій через повітря вопалювальній установці!
Повітря в опалювальній установці негативно впливаєна її роботу та знижує потужність опалення.Установіть у відповідних місцях опалювальної установки повітряні клапани.
